Indikační obvody pro skryté nádraží

Technická data:

Rok výroby: 2011

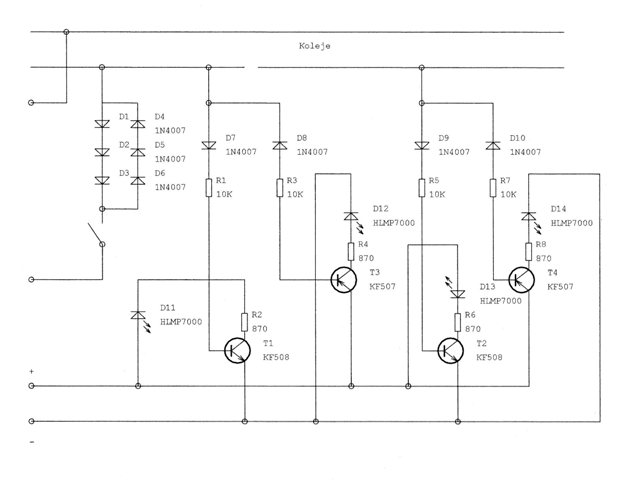

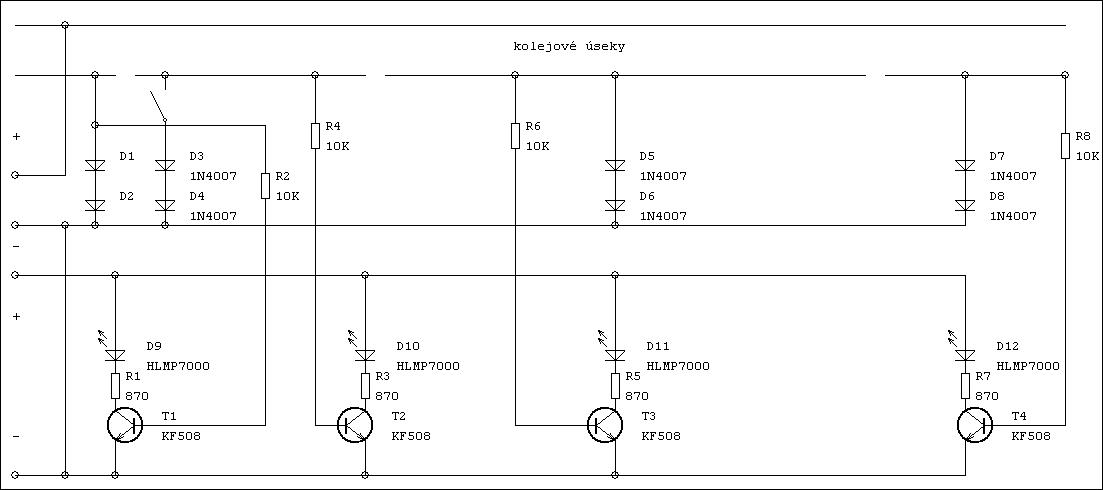

Indikační obvod pro skryté nádraží má za úkol nás informovat o jeho zaplněnosti vlakovými soupravami. Indikační obvod je v našem prvním případě řešen jako jednosměrný (první obrázek nalevo). Pro naši diorámu modelové železnice je na druhém obrázku doplněn obvod obousměrný. Oproti předchozímu obvodu se liší navíc dodanými tranzistory PNP KF507 které snímají opačnou polaritu napájení v kolejích diorámy modelové železnice.
Indikace Indikace
